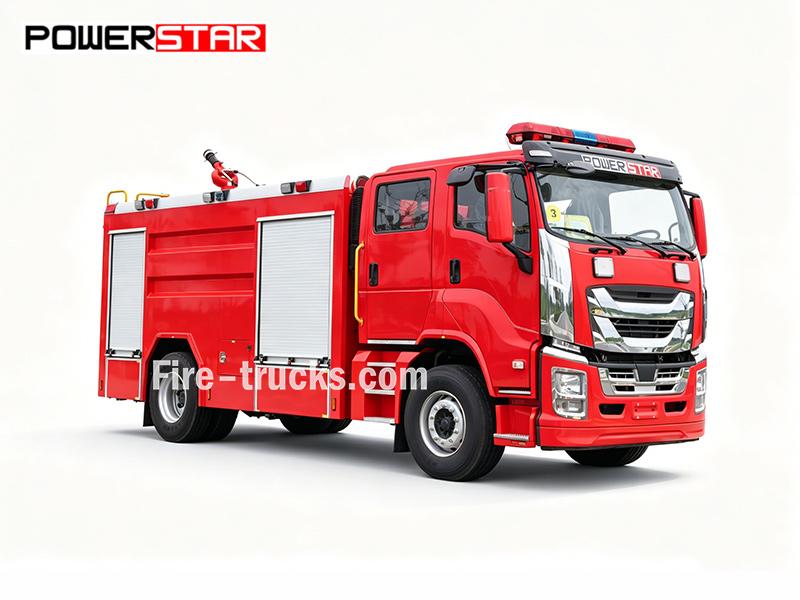

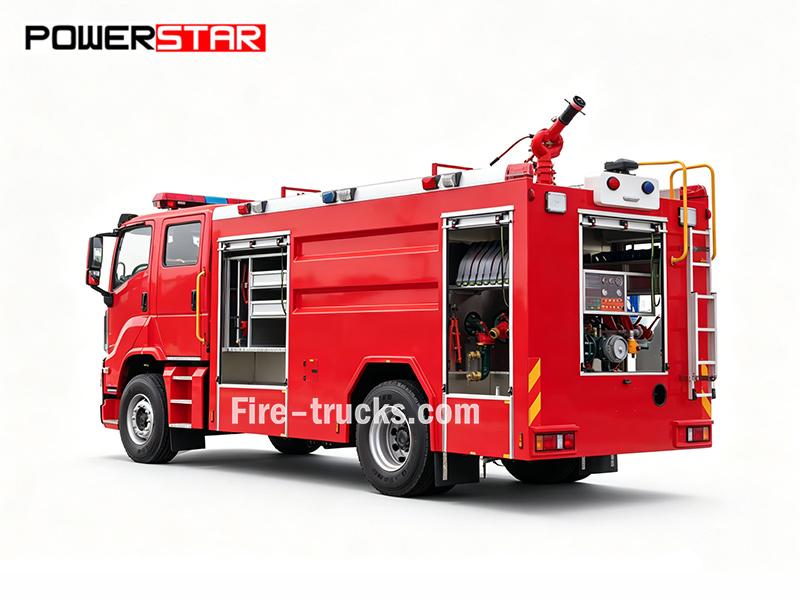

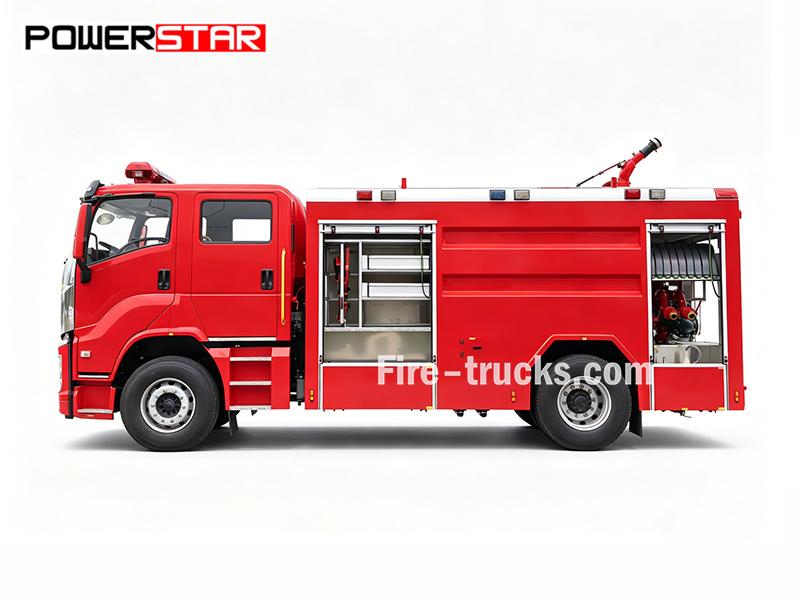

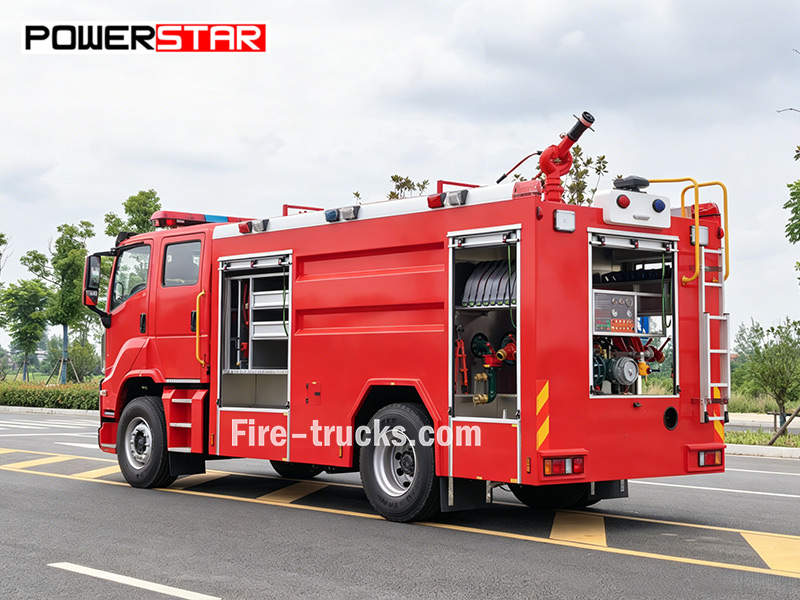

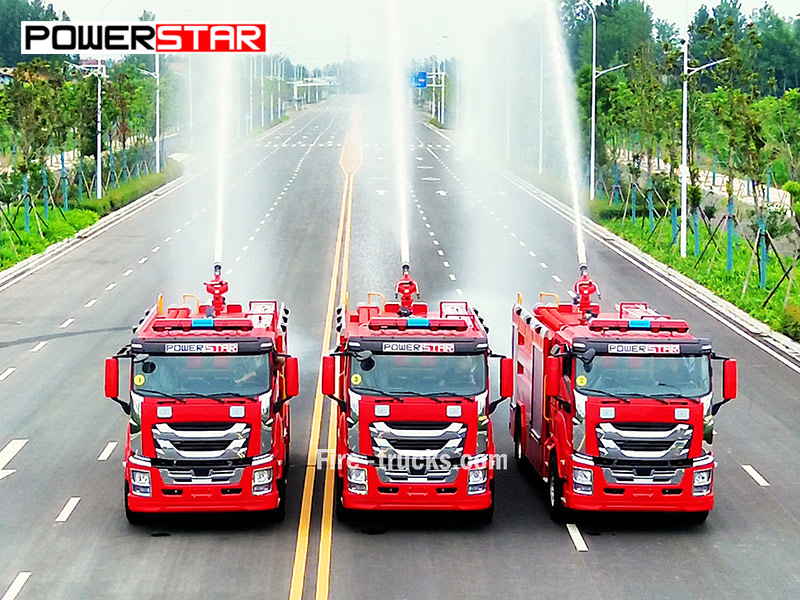

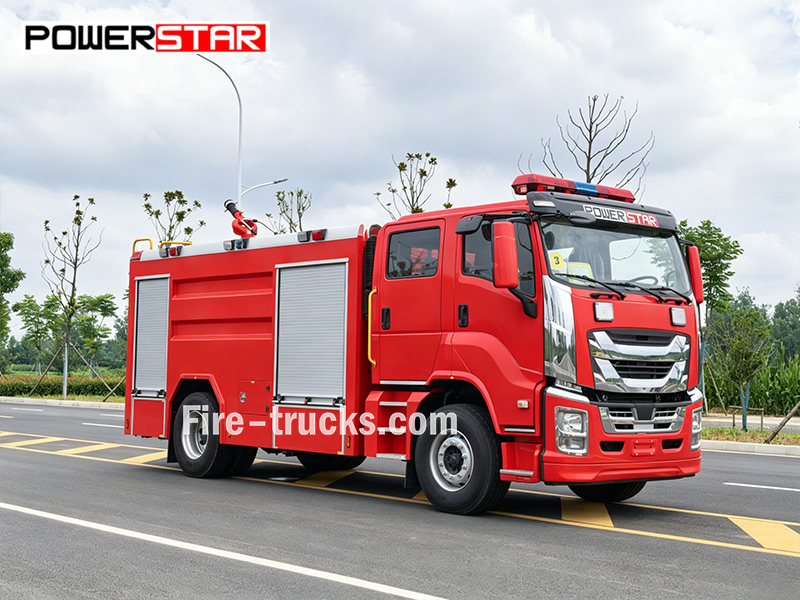

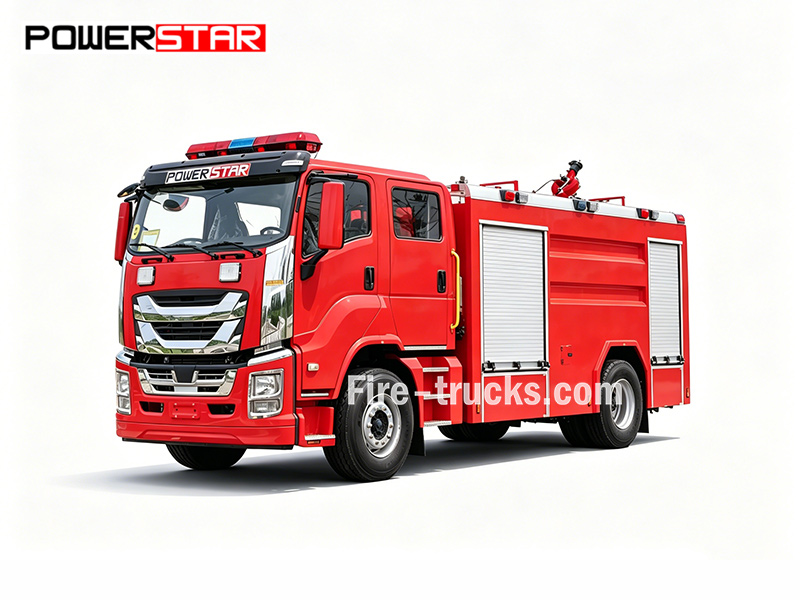

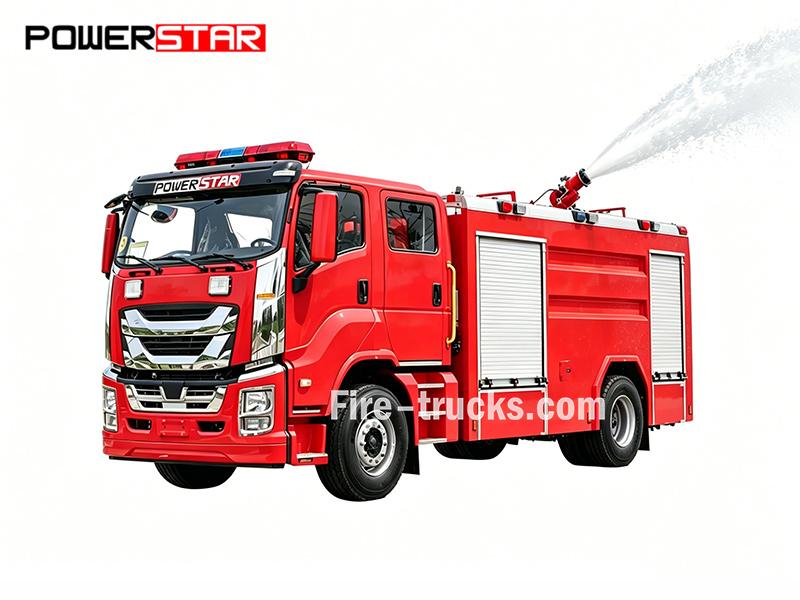

Ang ISUZU GIGA 240HP emergency fire pumper ay pinapagana ng 240 HP 6HK1-TCG61 engine sa isang 4×2 chassis. Nagtatampok ito ng 6000L tangke ng tubig at 2000L tangke ng foam, isang CB10/60 fire pump (60 L/s), at isang PL8/48 monitor (48 L/s, tubig ≥70m, foam ≥65m). Kasama sa karaniwang kagamitan ang mga fire hose, suction tube, coupling, foam gun, at pangunahing tool kit. Kasama sa karagdagang kagamitan ang sandwich PTO, pipeline system, kahon ng kagamitan, kahon ng bomba, flip pedal, at electric system.
Chassis ng trak:
ISUZU GIGA 4×2Kapasidad sa Paggawa:
6000L water + 2000L foam (8000L total)Kapangyarihan ng Makina:
240 HP (176 kW) / 6HK1-TCG61Bomba ng Bumbero:
CB10/60Daloy ng bomba:
60 L/sPresyon sa Trabaho:
1.0 MPaMonitor ng Bumbero:
PL8/48Subaybayan ang Daloy:
48 L/sSaklaw ng Monitor:
Water ≥70 m , Foam ≥65 mAng ISUZU GIGA na emergency fire pumper na ito ay ginawa para sa pamatay-sunog at pagtugon sa emerhensiya. Ito ayISUZU 240HP 4x2 trak ng pamatay-sunog na may bula at tubigna may 6000L tangke ng tubig, 2000L tangke ng bula, CB10/60 bomba ng pamatay-sunog (60 L/s sa 1.0 MPa), at nakakabit sa bubong na PL8/48 monitor ng apoy na may saklaw ng tubig na 70m at saklaw ng bula na 65m.

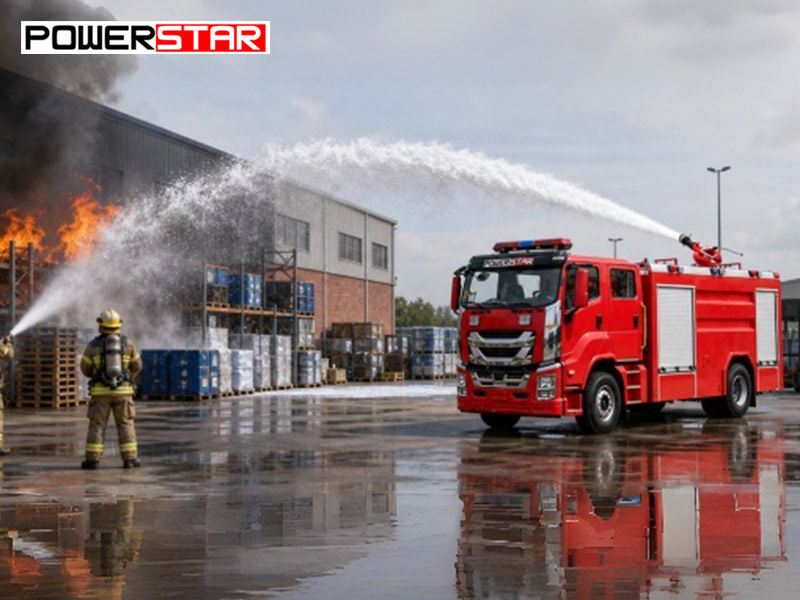

Ang trak ng pamatay-sunog na ito ay may kumpletong hanay ng karaniwang kagamitang pamatay-sunog kabilang ang mga hose, tubo ng pagsipsip, mga pangkabit, at baril ng bula. Mahusay itong gumagana para sa mga sunog na Klase B na kinasasangkutan ng langis, gasolina, at mga kemikal. Angkop ito para sa mga gawain sa pag-apula ng sunog sa mga imbakan ng langis, planta ng kemikal, paliparan, at mga pasilidad pang-industriya.

|
Kapasidad sa Paggawa |
Modelo ng Makina |
Wheelbase |
Istruktura sa Itaas |
|
6000L tubig + 2000L bula |
240 HP / 6HK1-TCG61 |
5600 mm |
★ Tangke na carbon steel, kapasidad na 8000L ★CB10/60 bomba ng pamatay-sunog, daloy na 60 L/s sa 1.0 MPa ★PL8/48 monitor na nasa bubong, daloy na 48 L/s na may tubig na ≥70 m, bula na ≥60 m ★ Sandwich PTO, sistema ng pipeline, kahon ng kagamitan, kahon ng bomba, pedal na natitiklop, sistemang elektrikal |
»Ⅰ.Pangunahing mga Tampok:
★6HK1-TCG61 makina na may nakatakdang lakas na 240 HP para sa pagsugpo ng sunog gamit ang bula at pagtugon sa emerhensiya
★ISUZU GIGA 4×2 chassis na may 6000L tangke ng tubig, 2000L tangke ng bula, at CB10/60 bomba ng pamatay-sunog (60 L/s sa 1.0 MPa)
★PL8/48 monitor na nakakabit sa bubong na may daloy na 48 L/s, saklaw ng tubig na ≥70 m, at saklaw ng bula na ≥65 m para sa malayuang pag-atake sa sunog
★ Sandwich PTO, sistema ng pipeline, kahon ng kagamitan, kahon ng bomba, pedal na natitiklop, at sistemang elektrikal para sa kumpletong suporta sa operasyon
★Kumpletong kagamitang pamatay-sunog kabilang ang mga hose, nozzle, baril ng bula, at pangunahing set ng kagamitan para sa paglaban sa sunog na Klase B
»Ⅱ.Parameter ng Produkto:
| Powerstar Isuzu 240 HP Emergency Fire Pumper | |||
| Pangkalahatan | Kapasidad sa Paggawa | 6000L tubig+2000L Bula | |
| Chassis ng trak | ISUZU GIGA 4x2 | ||
| Lakas ng Makina | 240 HP/ 6HK1-TCG61 | ||
| Bomba ng pamatay-sunog | CB10/60 | ||
| Monitor ng pamatay-sunog | PL8/48 | ||
| Kabuuang Sukat L*W*H | 7800*2500*3500 mm | ||
| Kabuuang Timbang ng Sasakyan | 22000 kg | ||
| Timbang na Walang Karga | 10800 kg | ||
| Makina | Modelo ng Makina | 4HK1-TCG61 | |
| Uri ng Gasolina | Diesel | ||
| Lakas | 240 HP(176KW) | ||
| Pamantayan sa Emisyon | Euro 6 | ||
| Dami ng Silindrada | 7800 ml | ||
| Uri ng Makina | 6 na silindrong nakahanay, pagpapalamig gamit ang tubig, turbocharged na makinang diesel, may inter-cooling | ||
| Chassis | Uri ng Pagmamaneho | 4x2 | |
| Distansya ng mga Gulong | 5600 mm | ||
| Gulong | 235/75R17.5 16PR | ||
| Bilang ng mga Gulong | 6 na gulong at 1 ekstrang gulong | ||
| Bomba ng Pamatay-Sunog | Modelo | CB10/60 | |
| Daloy | 60L/s | ||
| Presyon | 1MPa | ||
| Pinakamataas na presyon sa pagtatrabaho | 1.251MPa | ||
| Pinakamataas na pinapayagang presyon sa pasukan | 0.4MPa | ||
| Pinakamataas na taas ng pagsipsip | 3m | ||
| Nominal na bilis | 3916±50r/min | ||
| Ratio ng bilis | 1:1.4 | ||
| Oras ng paglipat ng tubig | ≤50s | ||
| Pansubaybay ng Apoy | Modelo | PL8/48 | |
| Daloy | 48L/s | ||
| Nominal na presyon sa pagtatrabaho | 0.8MPa | ||
| Pinakamataas na presyon sa pagtatrabaho | 1.2MPa | ||
| Saklaw | Tubig | ≥70m | |
| Bula | ≥65m | ||
| Pag-ikot sa patayo na direksyon | - 35~+70° | ||
| Pahalang na pag-ikot | 0~360° | ||
| Karaniwang Kumpigurasyon | Nilagyan ng sandwich PTO, sistema ng tubo; Nilagyan ng kahon ng kagamitan at kahon ng bomba; Nilagyan ng natitiklop na pedal at sistemang elektrikal. Iba pang kagamitan. |
||


1. Tsasis at Powertrain
♦ Tsasis na ISUZU GIGA 4×2 na may 5600 mm wheelbase, idinisenyo para sa matatag na operasyon sa mga kalsada ng lungsod, mga industriyal na lugar, at mga ruta para sa pagtugon sa emerhensiya.
♦ 6HK1-TCG61 diesel engine, na may rating na 240 HP, nagbibigay ng maaasahang torque para sa mabilis na tugon, tuloy-tuloy na operasyon ng bomba, at pangmatagalang pagsugpo ng sunog gamit ang bula.
♦Manwal na transmisyon para sa tuwirang pagpapatakbo at madaling pagpapanatili.

2. Sistema ng Pagsugpo ng Sunog at Kaligtasan
♦ Tangke ng tubig na 6000L at tangke ng bula na 2000L, gawa sa carbon steel na may mga panloob na harang upang mabawasan ang pag-alon ng likido.
♦ CB10/60 na bomba ng sunog, daloy na 60 L/s sa 1.0 MPa, pinapagana ng PTO, taas ng pagsipsip na 3m, oras ng pagpa-prime na ≤50s.
♦ PL8/48 na monitor sa bubong, daloy na 48 L/s, saklaw ng tubig na ≥70 m, saklaw ng bula na ≥65 m, pahalang na pag-ikot na 360°, anggulo ng pagtaas -35° hanggang +70°.

» Ⅳ.Sistema ng Bomba ng Sunog:
Bomba ng Sunog:

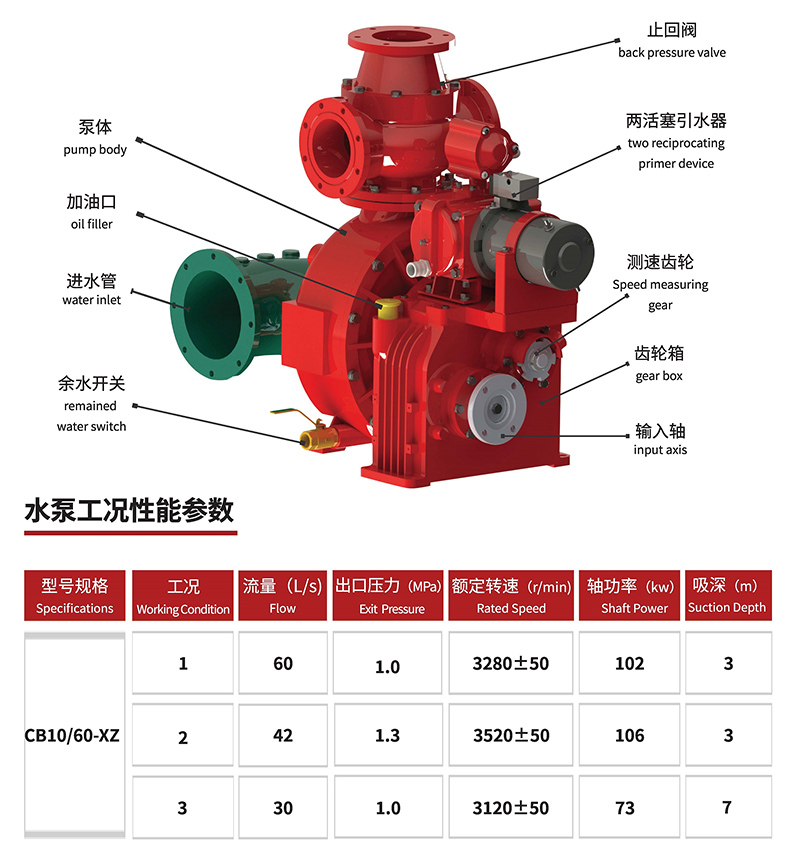

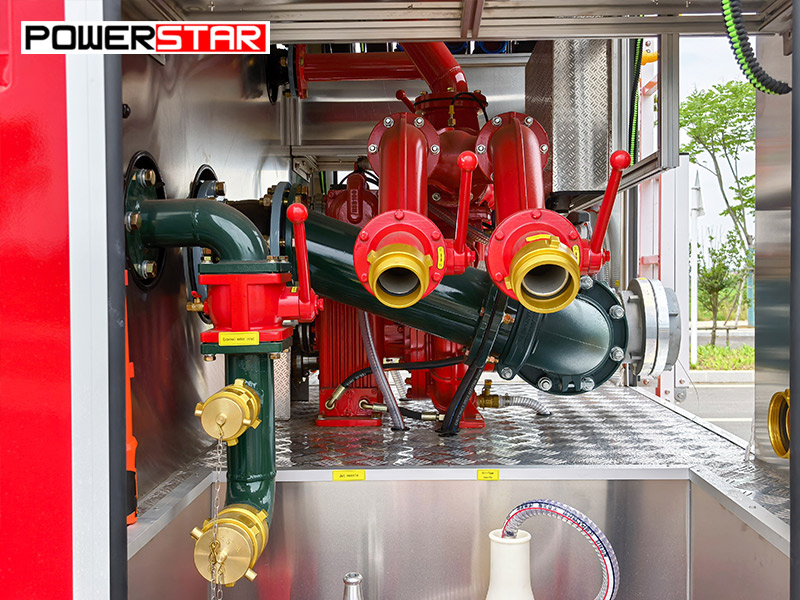

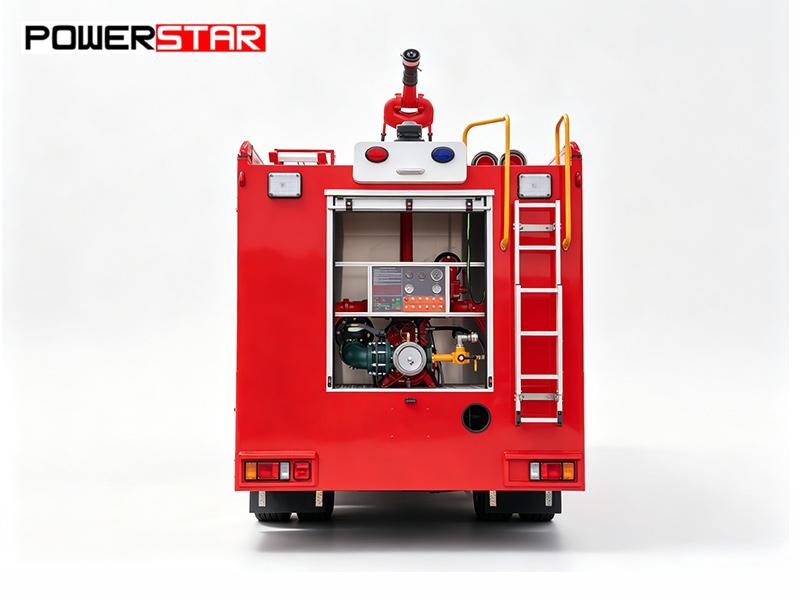

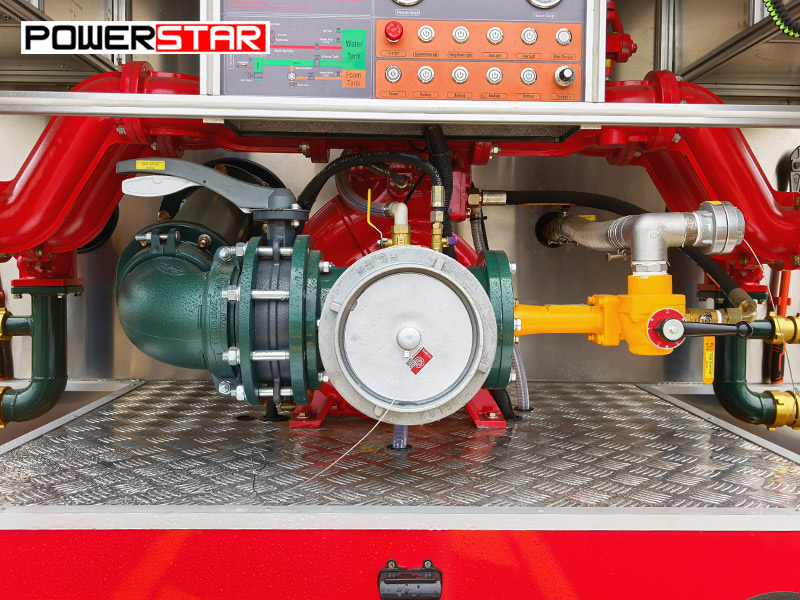

Isang CB10/60 na bomba ng sunog na may nakatakdang daloy na 60 L/s sa 1.0 MPa ang naka-install sa likurang silid ng bomba. Ang bombang ito ay ginawa para sa maaasahang pagganap, nagbibigay ng matatag na presyon ng tubig upang matiyak na ang mga hose at monitor ng sunog ay makapaghatid ng tubig o bula nang epektibo sa malalayong distansya para sa pagsugpo ng sunog.

|
Modelo ng Bomba ng Sunog |
Daloy |
Presyon |
Pinakamataas na Presyon ng Paggawa |
Pinakamataas na Pinahihintulutang Presyon ng Pasok |
|
CB10/60 |
60 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

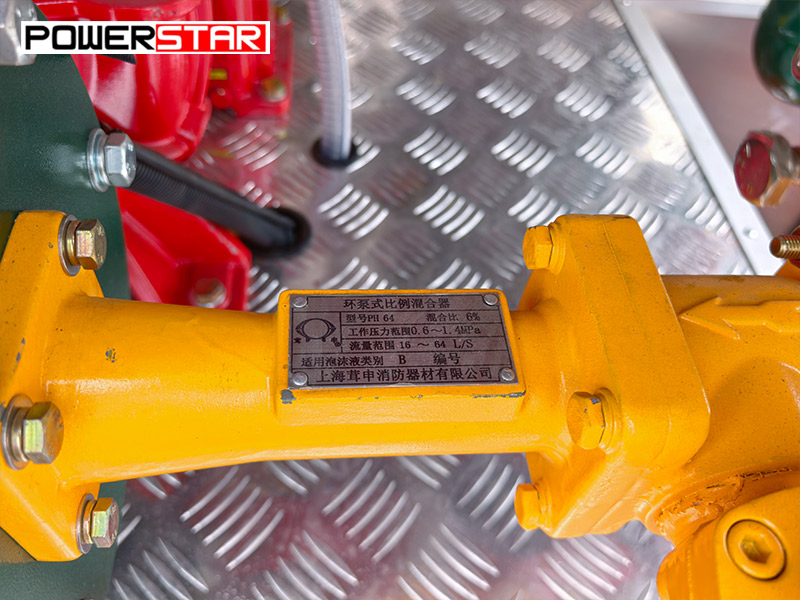

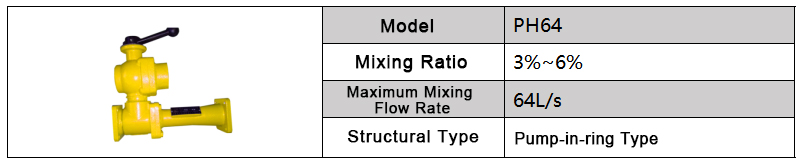

PH64 pump-in-ring na uri ng panghalo ng bula, may naaayos na ratio ng paghahalo mula 3% hanggang 6%, pinakamataas na bilis ng daloy ng paghahalo na 64 L/s. Awtomatikong hinahalo ang konsentrado ng bula sa tubig para sa mahusay na pagsugpo ng Sunog sa Klase B. Simpleng pagpapatakbo na walang kinakailangang panlabas na kuryente.

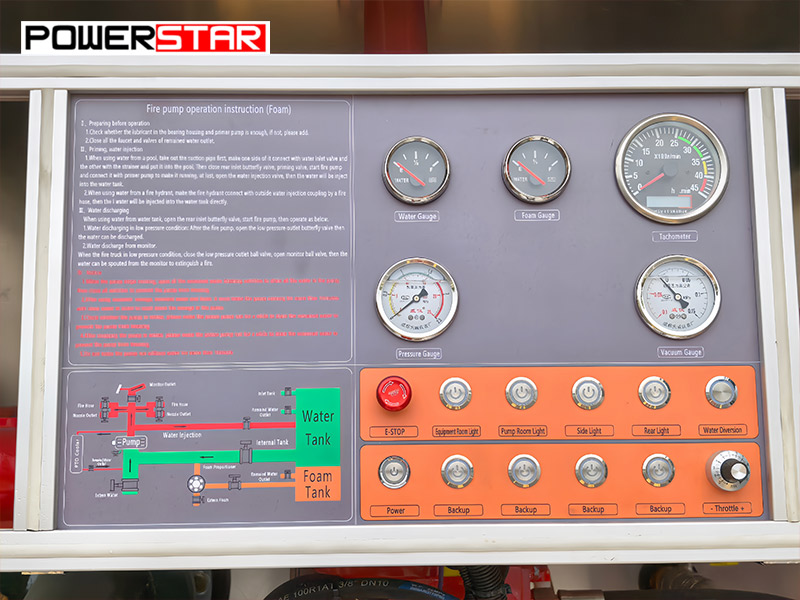

Kasama ang mga tagubilin sa pagpapatakbo, diagram ng tubo ng tangke, panukat ng presyon, panukat ng antas ng tubig, panukat ng antas ng bula, emergency stop, kontrol ng PTO, pangunahing switch ng kuryente, mga kontrol ng bomba, mga kontrol ng monitor, at ilaw ng kompartimento. Lahat ng kontrol ay malinaw na may marka para sa madaling pagpapatakbo.

»Ⅴ.Sistema ng Monitor ng Sunog:
Ang PL8/48 na monitor ng sunog ay nakakabit sa bubong ng taksi. Nagbibigay ito ng bilis ng daloy na 48 L/s na may saklaw ng tubig na ≥70 m at saklaw ng bula na ≥65 m. Sinusuportahan ng monitor ang parehong tuwid na agos at mga pattern ng pag-spray para sa nababagong operasyon sa paglaban sa sunog.

| Modelo ng Monitor ng Sunog | Daloy | Saklaw | Nakatakdang Presyon | Pag-ikot ng Pagtaas | Pahalang na pag-ikot |
| PL8/48 | 48L/s | Tubig≥70m Bula ≥65 m | 0.8MPa | -35°~+70° |
0~360° |

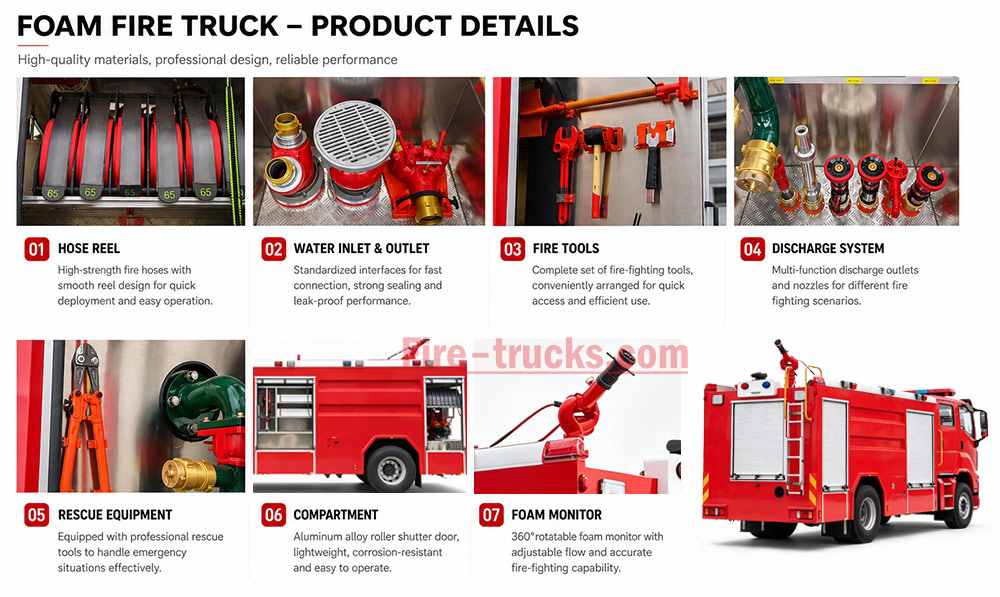

» Ⅵ.Kagamitang Pamuksa ng Sunog:

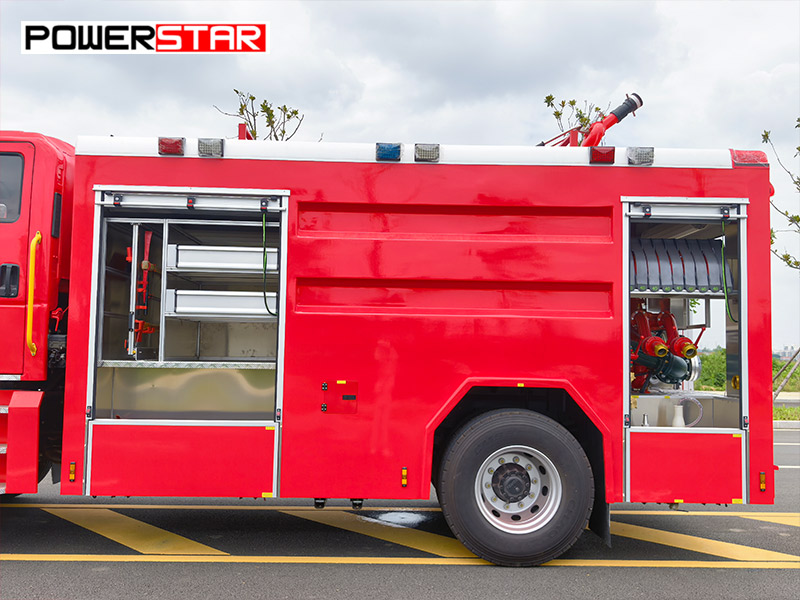

• Silid ng Kagamitan

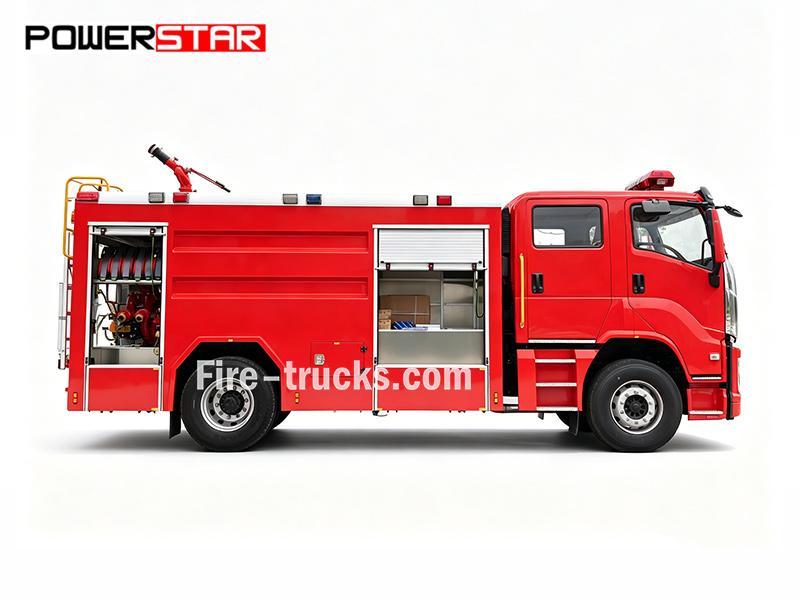

Matatagpuan sa magkabilang gilid ng sasakyan, ang mga kompartimentong ito ay nilagyan ng mga rack ng kagamitan at mga tray na imbakan. Pinananatiling maayos ng mga rack ang mga hose ng sunog, tubo ng pagsipsip, at baril ng bula. Nagbibigay naman ang mga tray ng imbakan ng mabilis na akses sa mga kasangkapan tulad ng mga liyabe, palakol, at bareta, na nagpapahusay sa kahusayan ng pagsagip.

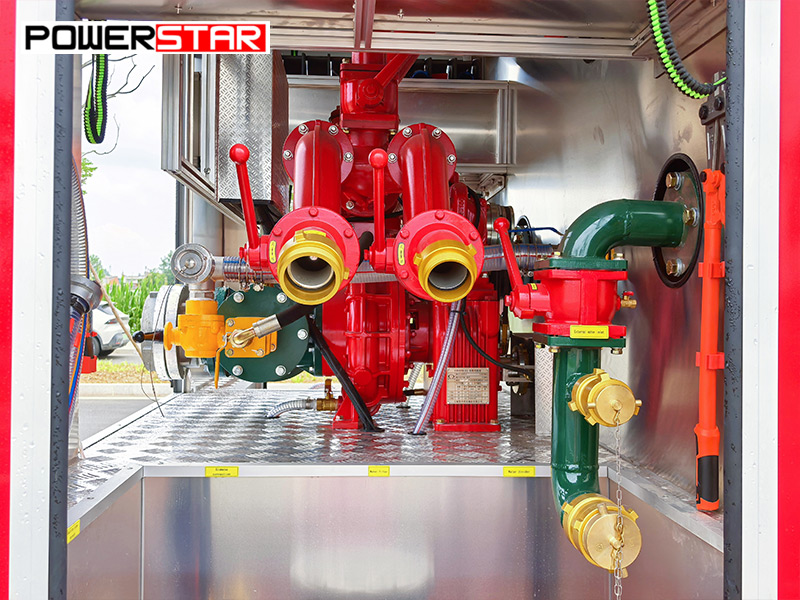

•Silid ng Bomba:Nilagyan ng CB10/60 na bomba ng sunog, control panel, panukat ng presyon, panukat ng vacuum, at sistema ng ilaw. Kasama sa mga aksesorya ang mga hose ng sunog, hose ng pagsipsip, mga kolektor, salaan, mga nozzle ng sunog, mga baril ng bula, liyabe para sa hose ng pagsipsip, at mga reducer.

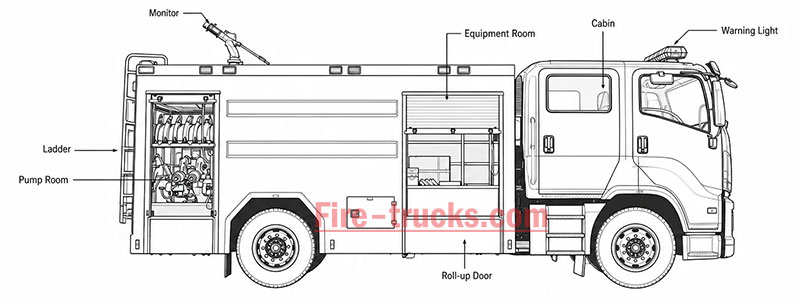

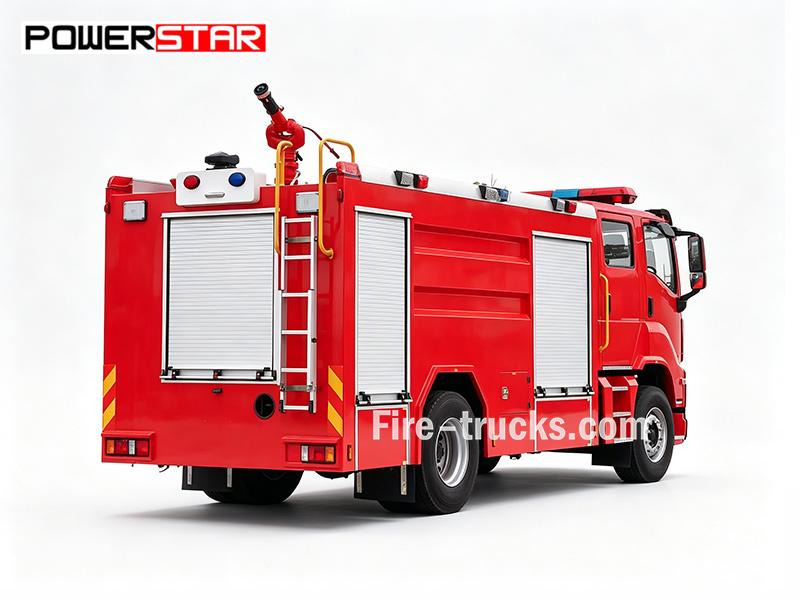

Ang ISUZU GIGA emergency fire pumper ay may kasamang CB10/60 na bomba ng sunog na nakakabit sa likuran at PL8/48 monitor na nakakabit sa bubong ng kabina. Ang tangke ng tubig ay may kapasidad na 6,000 litro, at ang tangke ng bula ay may kapasidad na 2,000 litro, na nakakabit sa matibay na ISUZU GIGA 4×2 chassis na pinapagana ng 240 HP 6HK1-TCG61 engine. Kasama sa karaniwang kagamitan ang mga hose ng sunog, tubo ng pagsipsip, mga coupling, baril ng bula, at kumpletong tool kit. Kasama rin ang karagdagang kagamitan tulad ng sandwich PTO, sistema ng pipeline, kahon ng kagamitan, kahon ng bomba, flip pedal, at sistemang elektrikal. Mayroon ding PH64 foam proportioner (3%-6% mixing ratio, 64 L/s maximum na daloy) para sa awtomatikong paghahalo ng bula. Nakalista sa ibaba ang buong mga espesipikasyon:

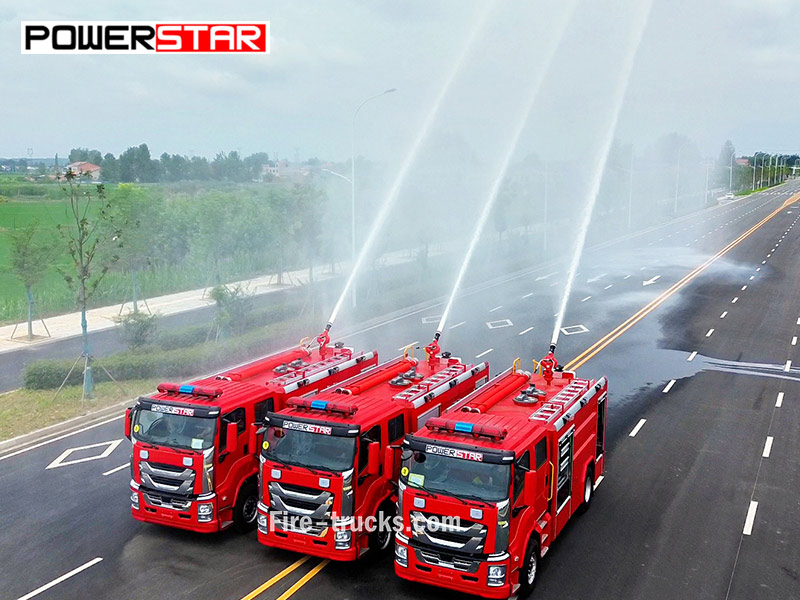

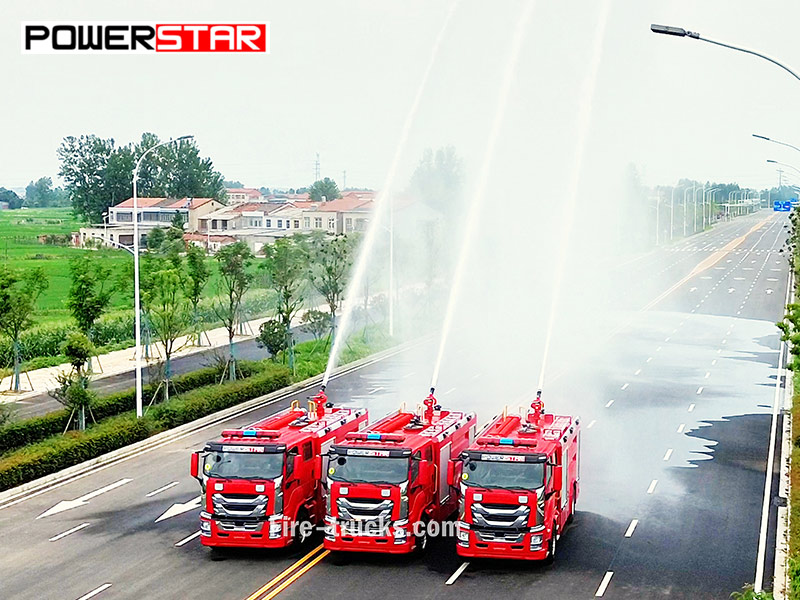

» Ⅶ.Pagsubok sa Daloy ng Tubig at Presyon:

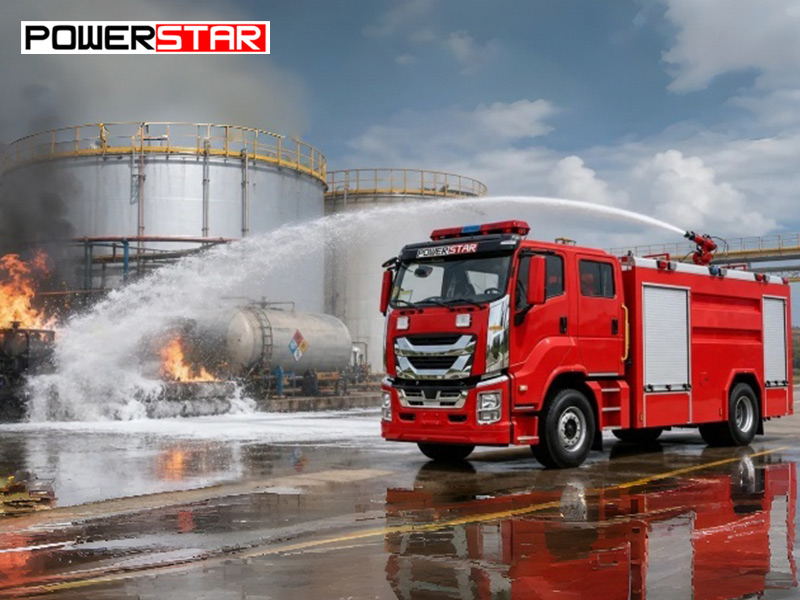

» Ⅷ.Mga Sitwasyon ng Paggamit:
