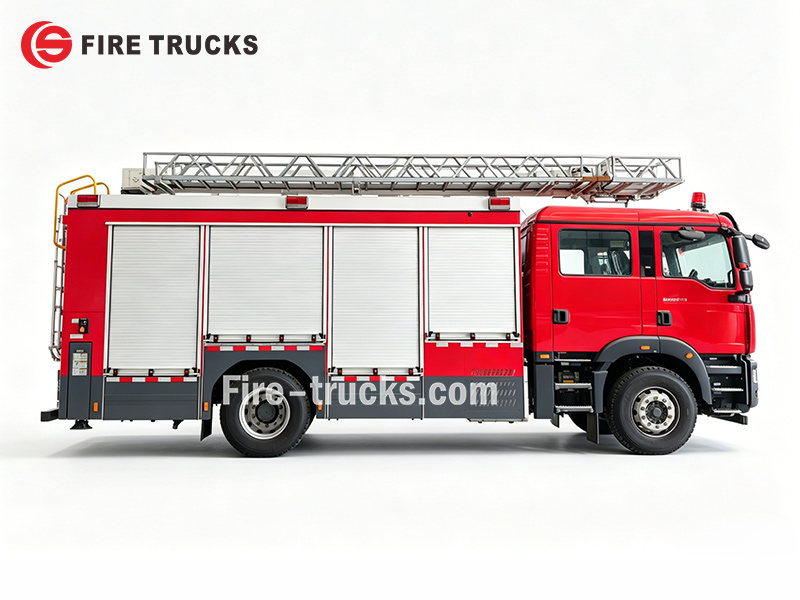

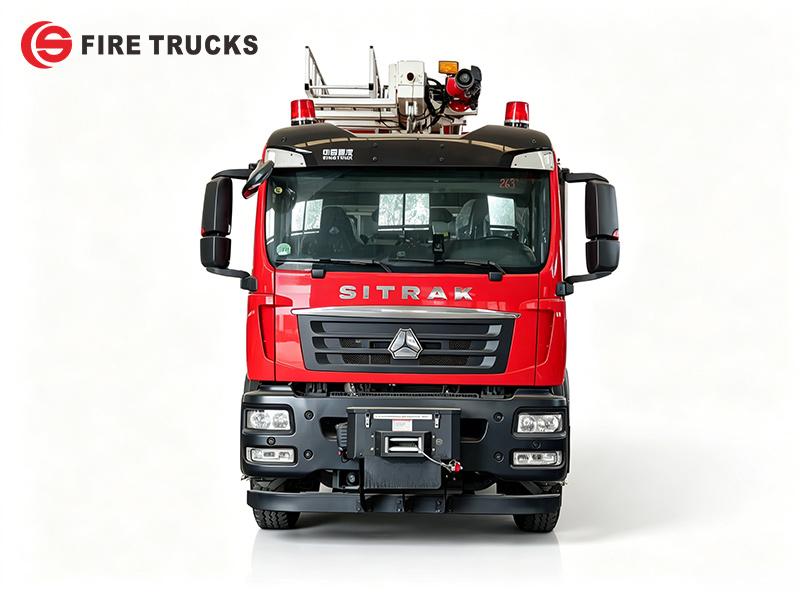

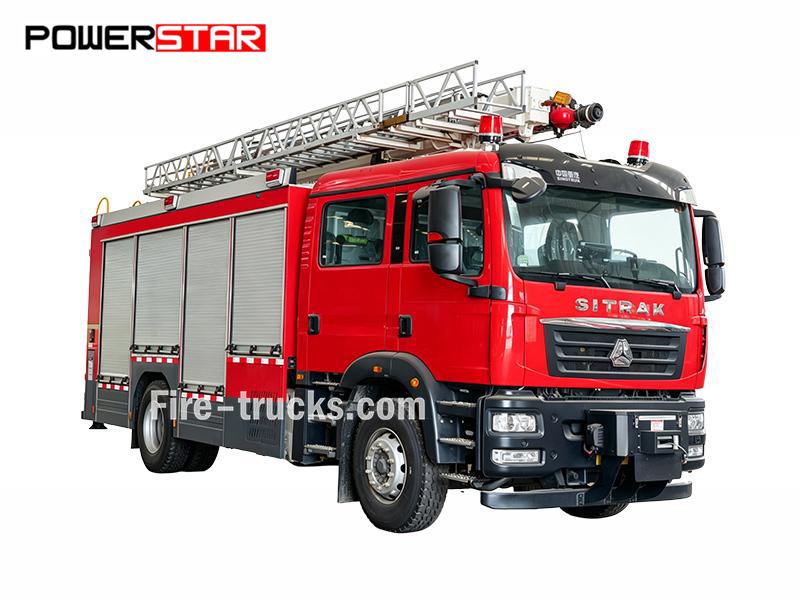

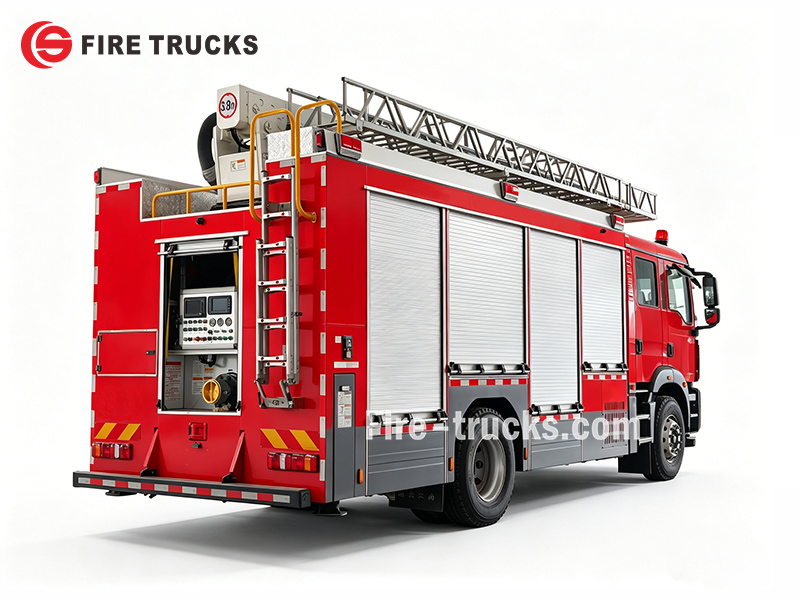

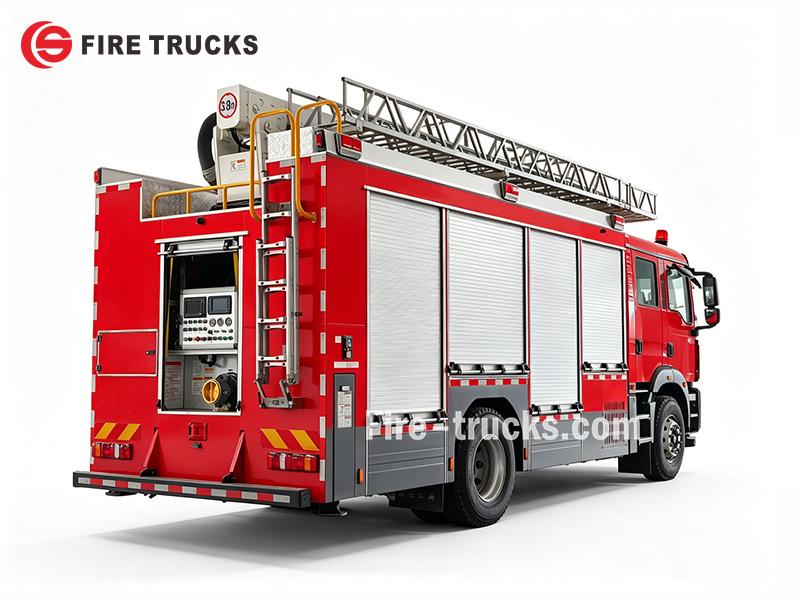

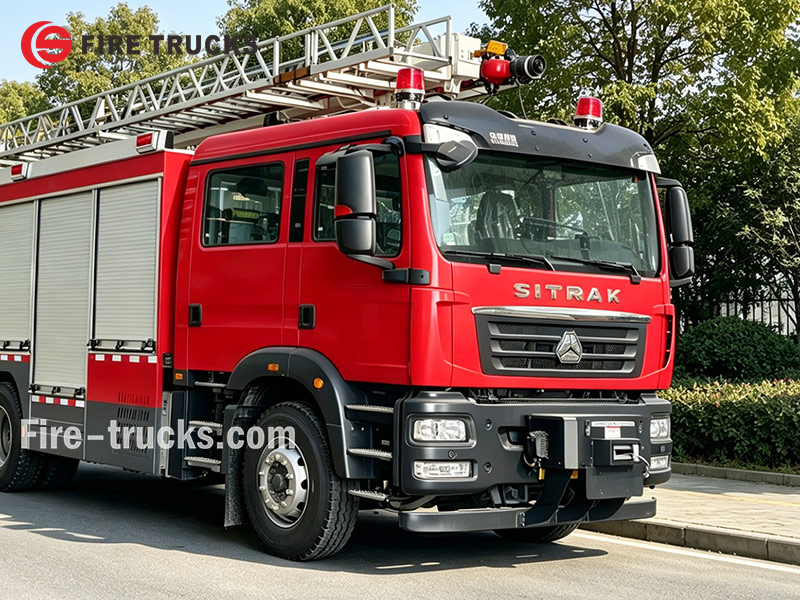

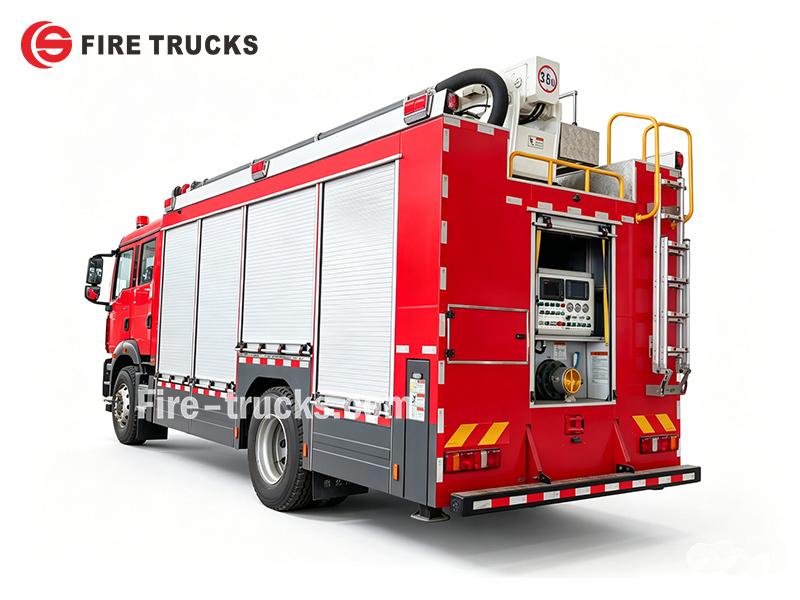

Ang SITRAK HOWO 18m aerial ladder na trak ng bumbero ay pinapagana ng MC07H.35-60 na makina na may lakas na 350 HP, na itinayo sa 4×2 na tsasis. Sa harapan, ang winch na may 75 kN na kapasidad sa paghila ay humahawak ng pagkuha ng magaang sasakyan o paglilinis ng mga labi. Ang likurang bahagi ay nagdadala ng 18m teleskopikong sistema ng hagdan na may CB10/60 na bomba ng sunog na 60 L/s at isang PS60 na monitor na nakakabit sa bubong. Ang katawan ng kagamitan ay may mga aluminum na shutter na iginugulong sa magkabilang gilid, LED na ilaw, at mga natitiklop na hakbang para sa madaling pagpasok. Umaabot ang sistema ng hagdan sa 18m na taas ng pagtatrabaho, na pinapagana ng sariling haydrolikong sistema ng trak para sa mga operasyon ng paglaban sa sunog at pagsagip.
Chassis ng trak:
SINOTRUK HOWO 4x2Kapasidad sa Paggawa:
5600L water + 2000L foam (7600L total)Kapangyarihan ng Makina:
350 HP (257 kW) / MC07H.35-60Bomba ng Bumbero:
CB10/60Daloy ng bomba:
60 L/sPresyon sa Trabaho:
1.0 MPaMonitor ng Bumbero:
PS60Subaybayan ang Daloy:
60 L/sSaklaw ng Monitor:
Water ≥60 m , Foam ≥55 m:

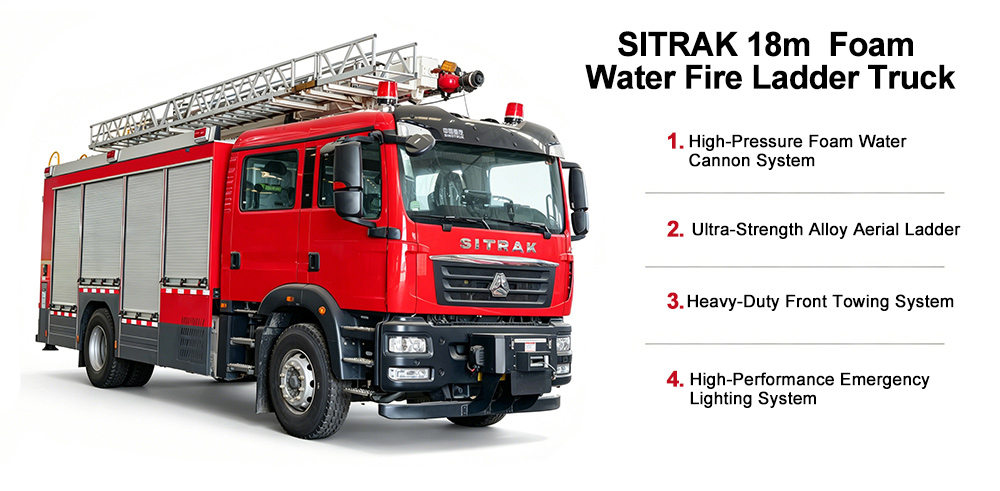

18 mAng SITRAK HOWO 18m aerial ladder foam fire truck ay itinayo sa isang 4×2 chassis na may 350HP MC07H.35-60 engine. Ito ay trak ng hagdan para sa paglaban sa sunog gamit ang bula ay may harapang winch at 18m teleskopikong hagdan. Ang CB10/60 pump (60 L/s) at naka-mount sa bubong na PS60 monitor (60 L/s, tubig ≥60m, bula ≥55m) ang humahawak sa pagsugpo ng sunog. Kasama sa karaniwang kagamitan ang mga pinto na aluminyo na roll-up, LED na ilaw, natitiklop na baitang, at kumpletong mga hose at nozzle para sa paglaban sa sunog—isang matibay na pagpipilian para sa mga sunog sa katamtamang taas na gusali at pagliligtas mula sa himpapawid.

| Mga Pangunahing Item |
Mga Teknikal na Parameter para sa SITRAK HOWO 18m trak na may hagdan |
|
Sistema ng Winch |
|
|
Uri ng Pagmamaneho |
Kontrol na elektrikal |
|
Pinakamataas na Hatak |
≥7000 kg |
|
Diyametro ng Lubid na Bakal |
≥11.5 mm |
|
Haba ng Lubid na Bakal |
≥36 m |
|
Pagkakabit |
Harapan ng sasakyan, na may 4 na pad |
|
Kahon ng kagamitan |
|
|
Materyal |
Na-oxidize na aluminum frame at takip; baffle at istrukturang profile |
|
Roller Shutter |
3 bawat gilid, nakakandado, may magkakaugnay na LED strip |
|
Proteksyon sa Bubong |
Pinagsamang aluminum extrusion; panlabas na kumikislap na ilaw, panloob na LED strip |
|
Natutuping Baitang |
Aluminum extrusion, hindi madulas, kapasidad na karga ≥150kg, dobleng pagkandado |
|
Hagdan sa Likuran |
Aluminum na hagdan sa kanang bahagi para sa pag-akyat sa bubong |
|
Sistema ng Ilaw ng Mast |
|
|
Generator |
≥15 kVA, 50Hz, 220V/380V, electric start, gasolina, V-twin |
|
Mast |
Haluang aluminum, pinakamataas na taas ≥8 m |
|
Ilaw |
4×500W LED |
|
Pag-ikot |
Pahalang ≥420°, pagkiling ≥420° |
|
Kontrol |
Panel + wired (5m) + wireless (≥50m), awtomatikong pag-reset sa isang pindot |
| Posisyon | Harapan ng kahon ng kagamitan |
| Sistema ng Dekontaminasyon | |
| Pangunahing Kagamitan | Madalas ilipat na makinang panlinis na may mataas na presyon, yunit ng dekontaminasyon gamit ang mainit na tubig, daloy ≥10 L/min |
| Mga Bahagi ng Sistema | Bawat isa ay may kasamang isang set ng: pampublikong tolda ng dekontaminasyon, manwal na diaphragm suction pump, de-kuryenteng inflator/air pump, bomba ng maruming tubig mula sa dekontaminasyon, makinang panlinis na may mataas na presyon na naililipat, panlinis na may mataas na presyon at mainit na tubig, generator ng mainit na hangin (may kontrol sa temperatura), tangke ng paghahalo ng solusyon sa dekontaminasyon, bag ng imbakan ng tubig, bag ng pangongolekta ng kontaminasyon, takip na proteksiyon laban sa langis, pad na sumisipsip, bariles na panara para sa nakalalasong sangkap |
»Ⅰ. Pangunahing mga Tampok:
★MC07H.35-60 na makina, 350 HP para sa paglaban sa sunog mula sa himpapawid at pagsagip sa mga gusaling katamtaman ang taas
★SITRAK 4×2 chassis na may pangunang winch (75 kN) at 18m teleskopikong sistema ng hagdan para sa pag-abot sa matataas na lugar
CB10/60 na bomba ng sunog (60 L/s) + PS60 na pang-monitor sa bubong (60 L/s, tubig ≥60m, bula ≥55m) para sa pagsugpo ng sunog
Kumpletong kagamitan sa paglaban sa sunog, kabilang ang mga hose, nozzle, baril ng bula, at pangunahing set ng kasangkapan para sa paglaban sa sunog na Klase B
»Ⅱ. Parameter ng Produkto:
| SITRAK HOWO 18M trak ng hagdan para sa sasakyang panlaban sa sunog | |||
| Pangkalahatan | Kapasidad sa trabaho | 5600L tubig + 2000L bula | |
| Chassis ng trak | SITRAK HOWO 4x2 | ||
| Lakas ng makina | 350 HP(257 kW) / MC07H.35-60 | ||
| Bomba ng sunog | CB10/60 | ||
| Monitor ng sunog | PS60 | ||
| Pinakamataas na bilis | 110 km/h | ||
| Kabuuang sukat L*W*H | 9190*2540*3770 mm | ||
| Kabuuang bigat ng sasakyan | 18800 kg | ||
| Bigat ng sasakyan nang walang karga | 14750 kg | ||
| Makina | Modelo ng makina | MC07H.35-60 | |
| Uri ng gasolina | Diesel | ||
| Lakas | 350 HP(257KW) | ||
| Pamantayan sa emisyon | Euro 6 | ||
| Kapasidad ng makina | 7360 ml | ||
| Uri ng makina | 6 na silindro na nakaayos sa linya, pinalalamig ng tubig, turbo-charged na diesel engine, may inter-cooling | ||
| Chassis | Uri ng pagmamaneho | 4x2 | |
| Haba ng wheelbase | 4700 mm | ||
| Gulong | 315/80R22.5 | ||
| Bilang ng gulong | 6 na gulong at 1 ekstrang gulong | ||
| Bomba ng pamatay-sunog | Modelo | CB10/60 | |
| Daloy | 60L/s | ||
| Presyon | 1MPa | ||
| Pinakamataas na presyon sa operasyon | 1.251MPa | ||
| Pinakamataas na pinapayagang presyon sa pasukan | 0.4MPa | ||
| Pinakamataas na taas ng pagsipsip | 3m | ||
| Itinakdang bilis | 3916±50r/min | ||
| Bilis na ratio | 1:1.4 | ||
| Oras ng paglipat ng tubig | ≤50s | ||
| Monitor ng pamatay-sunog | Modelo | PS60 | |
| Daloy | 60L/s | ||
| Nakatalang presyon ng paggana | 0.8MPa | ||
| Pinakamataas na presyon ng paggana | 1.2MPa | ||
| Saklaw | Tubig | ≥60m | |
| Bula | ≥55m | ||
| Pag-ikot ng anggulo ng taas-baba | - 35~+70° | ||
| Pahalang na pag-ikot | 0~360° | ||
| Sistema ng Hagdan | Pinakamataas na Taas ng Paggana | 18 m | |
| Istruktura | Double row integrated cab na may teleskopikong hagdan | ||
| Aplikasyon | Pagsugpo ng sunog sa mga gusaling nasa gitnang taas, mga operasyon ng pagsagip mula sa himpapawid | ||
| Karaniwang Konpigurasyon | Lahat ng karaniwang aksesorya: Hose ng pamatay-sunog, filter, coupling, wrench, baril ng tubig/bula, pangunahing tool kit, manwal sa Ingles…… | ||

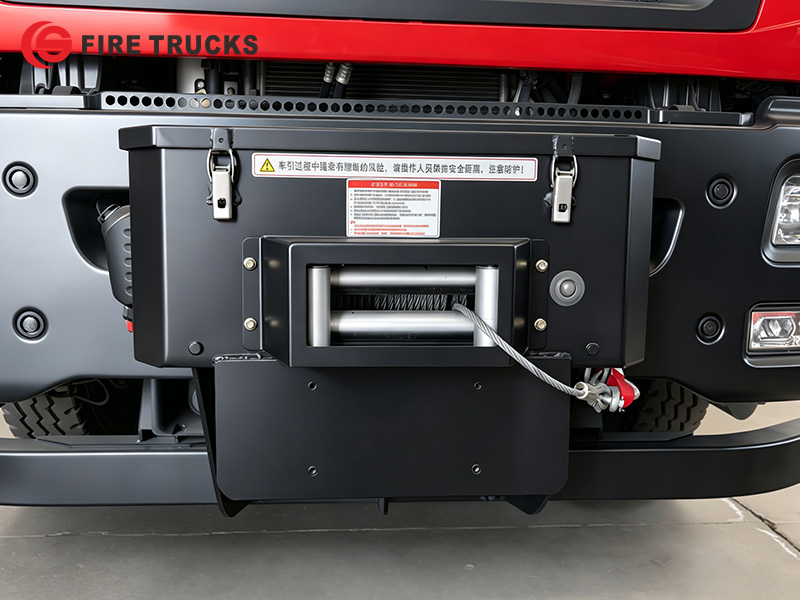

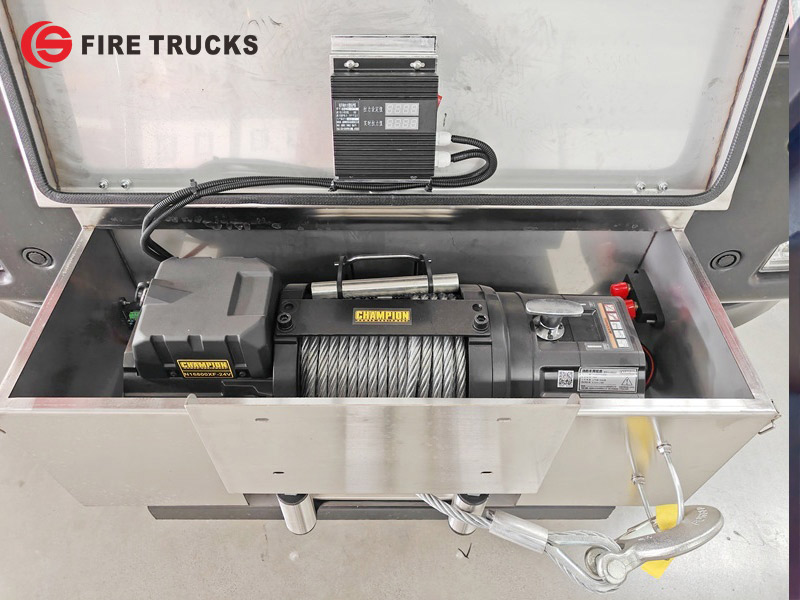

»Ⅲ.Sistema ng Pangunahing Towing Winch:
★Pangharap na naka-mount na towing winch na may pinakamataas na hatak na 75 kN, 38m × φ13mm na kable na bakal, 8° patayong anggulo at 5° pahalang na anggulo para sa komplikadong lupain
★12V/24V DC na kuryente, 430:1 na dalawang-yugtong planetary gear reduction (spur gear + planetary), mga gear na may mataas na lakas na powder metallurgy para sa maaasahang paggamit sa mabibigat na trabaho
★Series-wound motor drive na may maaasahang sistema ng pagpreno at manu-manong pagpapakawala ng lubid sa pamamagitan ng clutch—madaling operasyon at ligtas na pagkontrol

| Kapasidad ng Paghila: | 16800lbs (7938 kgs) |
| Motor: | 5.4kW/7.1hp(12v);6.0kW/7.9hp(24v) |
| Ratio ng Pagbawas: | 430:1 |
| Sukat ng Bakal na Lubid: | Φ15/32"*87'(Φ12mm*26.5m) |
| Sukat ng Roller: | Φ3.5"*8.6"(Φ89mm*219mm) |
| Kabuuang Sukat: | 24.4"*8.4"*11.4"(620mm*214mm*290mm) |
| Sukat ng Pagkakabit: | 10"*4.5"(254mm*114.3mm) |
| Timbang ng Kure: | 147.7Ibs(67kgs) |

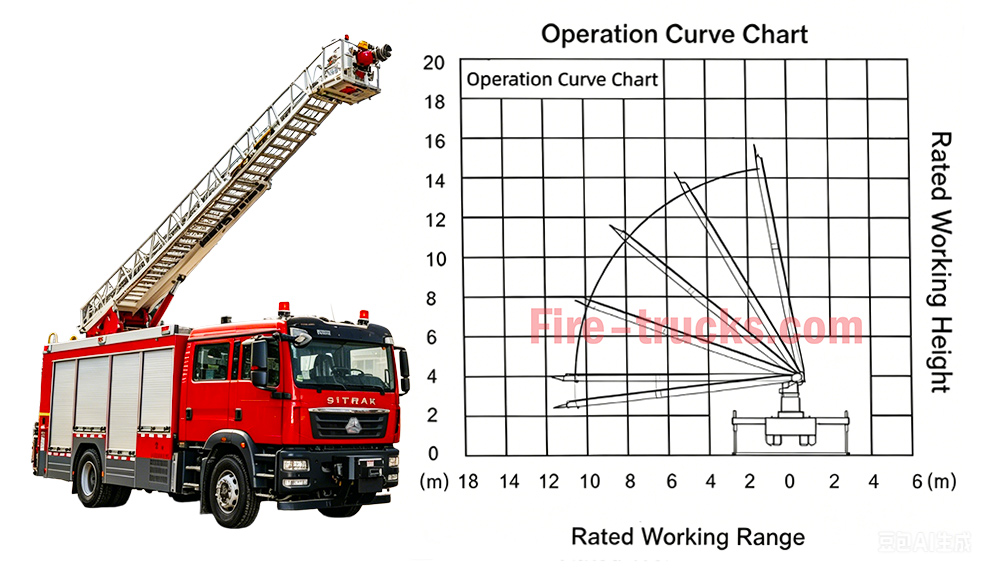

»Ⅳ.Sistema ng Aerial Ladder:
★ Sistema ng teleskopikong hagdan na 18m na may pinakamataas na taas ng trabaho na 18 metro, gawa sa mataas na lakas na bakal para sa mahusay na tigas at ligtas na pag-access sa himpapawid.
★ Ang dulo ng hagdan ay may PS60 monitor na nagbibigay ng daloy na 60 L/s, abot ng tubig na ≥60m at abot ng bula na ≥55m para sa mataas na pag-atake sa sunog.
★ Ang tuloy-tuloy na 360° pag-ikot ng turntable ay nagbibigay-daan sa flexible na pagpoposisyon; ang hagdan ay maaaring itaas, ibaba, at pahabain nang maayos gamit ang hydraulic control.
★ Ang oras ng paggalaw ng hagdan ay tumutugon sa hydraulic input; nilagyan ng mga opsyon sa manu-manong override para sa emerhensiyang paggamit.
★ Pinagsamang mga proteksiyong pangkaligtasan: babala sa sobrang karga, pagputol kapag nakatagilid, pag-iwas sa banggaan, at interlock ng outrigger para sa matatag na operasyon sa mataas na lugar.

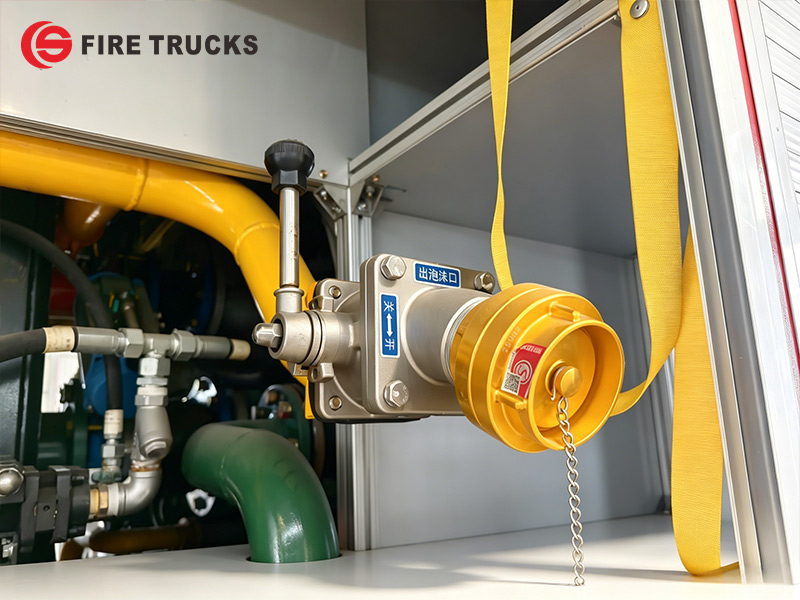

» Ⅴ.Sistema ng Bomba ng Sunog:
Bomba ng Sunog:

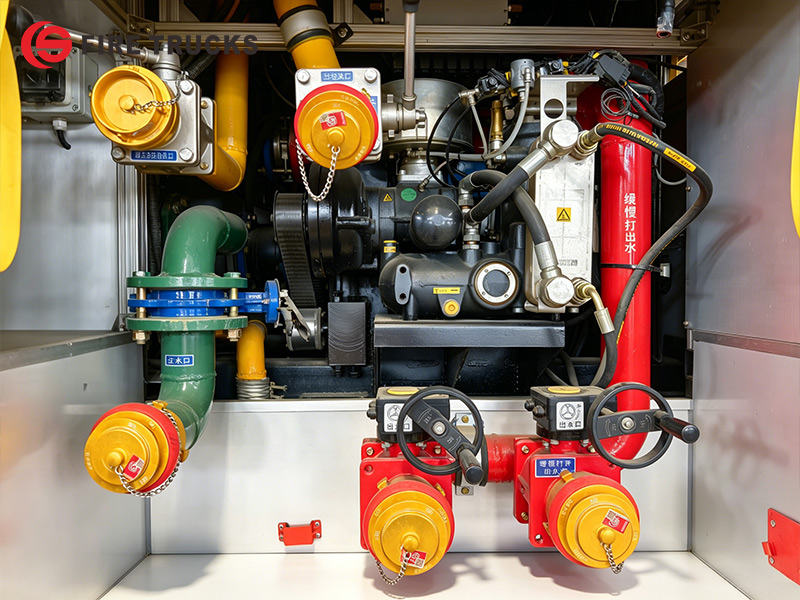

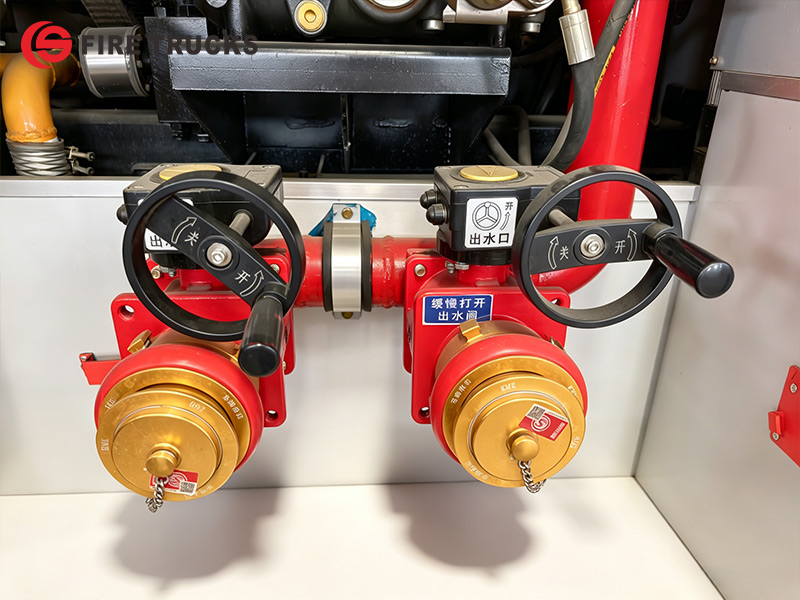

Ang CB10/60 na bomba ng sunog na may na-rate na daloy na 60 L/s sa 1.0 MPa ay naka-install sa likurang silid ng bomba. Ang bombang ito ay ginawa para sa maaasahang pagganap, na nagbibigay ng tuloy-tuloy na presyon ng tubig upang matiyak na ang mga hose at monitor ng sunog ay makapaghatid ng tubig o bula nang epektibo sa malalayong distansya para sa pagsugpo ng sunog.

|
Modelo ng Bomba ng Sunog |
Daloy |
Presyon |
Pinakamataas na Presyon ng Paggawa |
Pinakamataas na Pinapayagang Presyon ng Inlet |
|
CB10/60 |
60L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

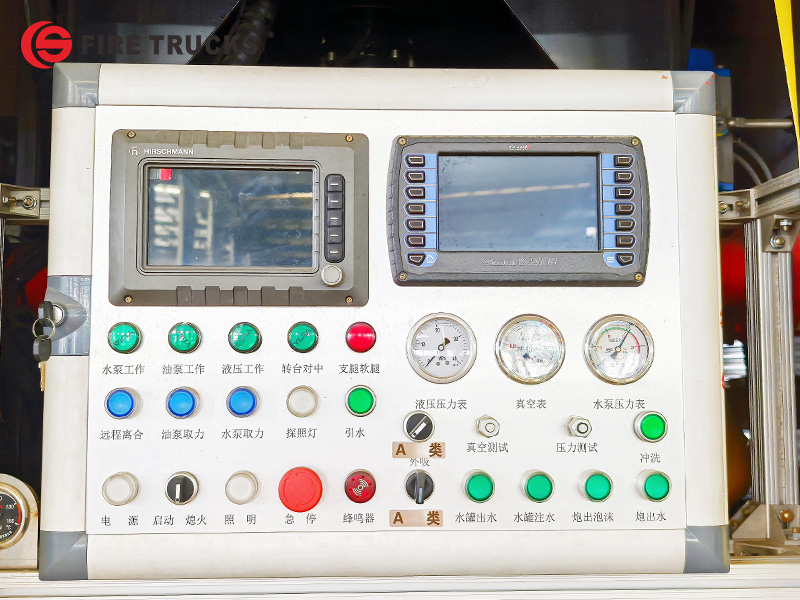

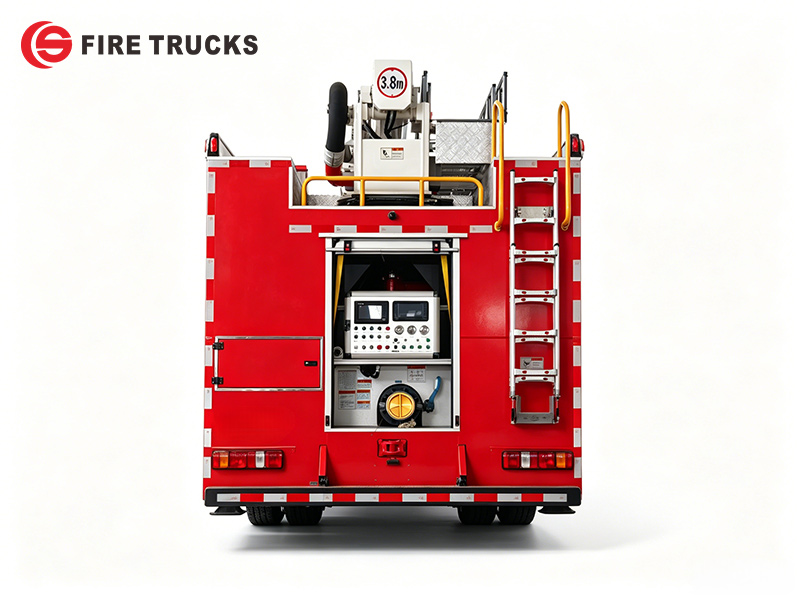

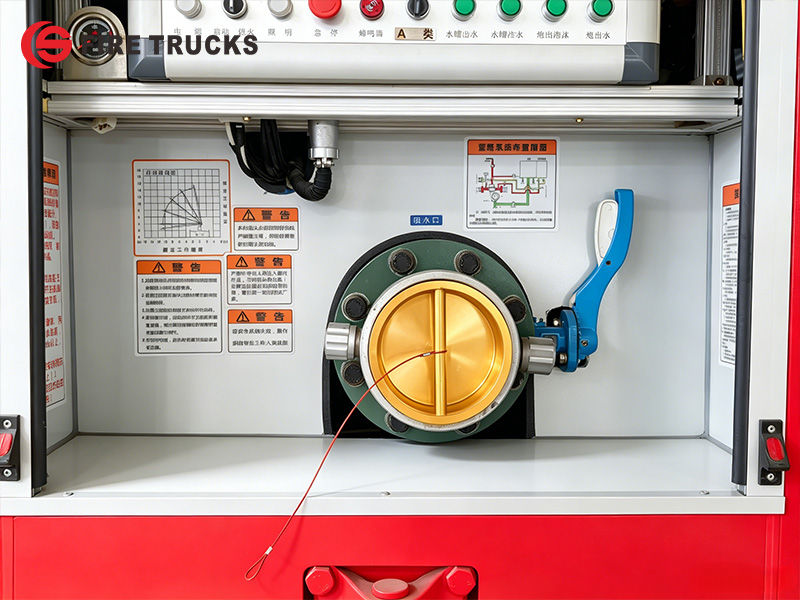

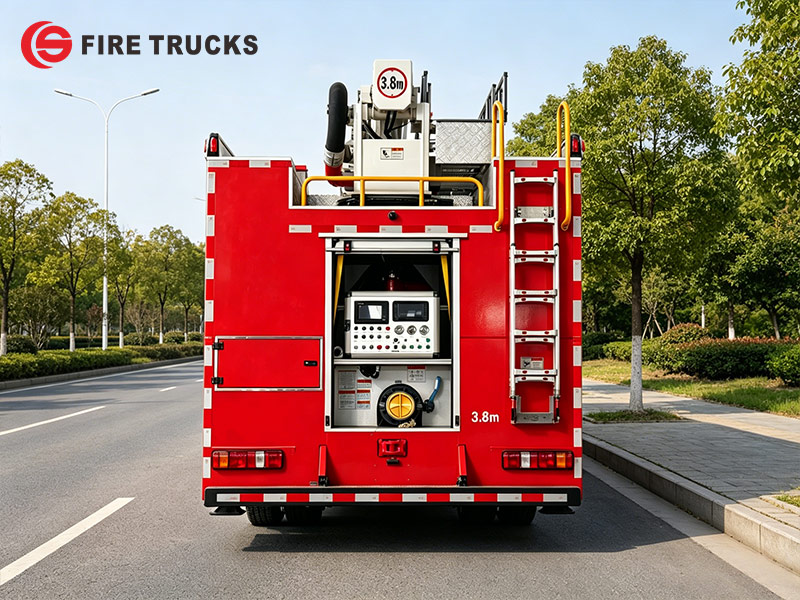

Kasama ang mga tagubilin sa pagpapatakbo, diagram ng tubo ng tangke, panukat ng presyon, panukat ng antas ng tubig, panukat ng antas ng bula, emergency stop, kontrol ng PTO, pangunahing switch ng kuryente, mga kontrol ng bomba, mga kontrol ng hagdan, at ilaw ng kompartimento. Malinaw na may marka ang lahat ng kontrol para sa madaling pagpapatakbo.

» Ⅵ.Sistema ng Monitor ng Apoy :

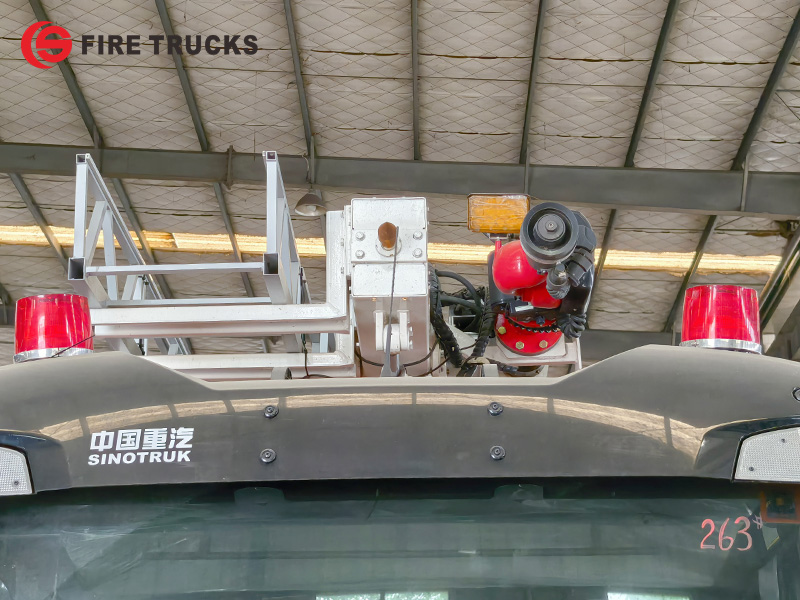

Ang PS60 fire monitor ay nakakabit sa dulo ng hagdan. Nagbibigay ito ng daloy na 60 L/s na may abot ng tubig na ≥60 m at abot ng bula na ≥55 m. Sinusuportahan ng monitor ang parehong tuwid na bugso at mga pattern ng pag-spray para sa nababagong operasyon ng pag-apula ng sunog sa mataas na lugar.

| Modelo ng Monitor ng Apoy | Daloy | Abot | Itinalagang Presyon | Pag-ikot pataas-pababa | Pahalang na pag-ikot |
| PS60 | 60L/s | Tubig≥60m Bula ≥55 m | 1.0MPa | -35°~+70° |
0~360° |
»Ⅶ.Kagamitan sa Pag-apula ng Sunog :

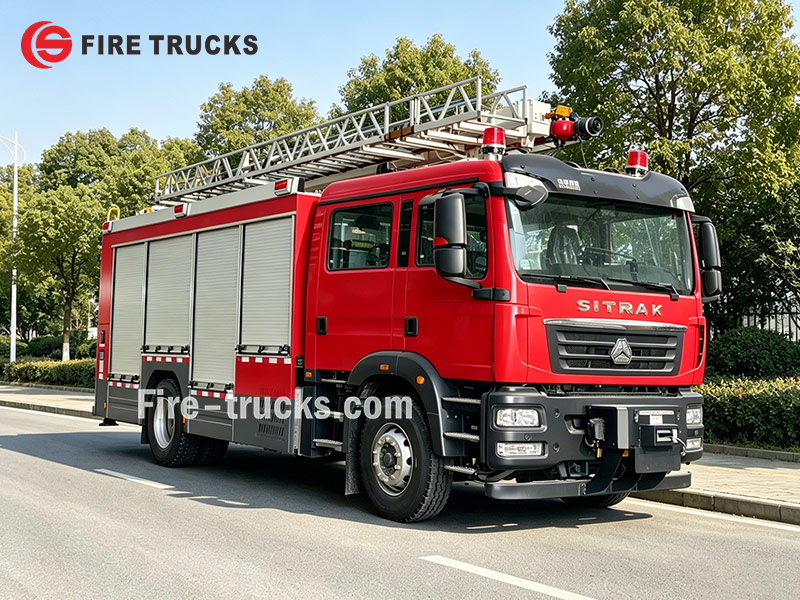

• Silid ng Kagamitan
Matatagpuan sa magkabilang panig ng sasakyan, ang mga kompartimentong ito ay may mga rack ng kagamitan at mga tray na imbakan. Pinananatiling maayos ng mga rack ang mga hose ng bumbero, tubo ng pagsipsip, at mga baril ng bula. Nagbibigay ang mga tray na imbakan ng mabilis na access sa mga kasangkapan tulad ng mga liyabe, palakol, at bareta, na nagpapahusay sa kahusayan ng pagsagip.

•Silid ng Bomba:Nilagyan ng mga hose ng bumbero, kolektor ng tubig, mga filter, mga nozzle ng bumbero, mga baril ng bula, mga liyabe ng hose ng pagsipsip, mga reducer, at iba pa.

Ang SITRAK HOWO 18m aerial ladder fire truck ay may kasamang nakakabit sa likurang CB10/60 fire pump at PS60 monitor na nakakabit sa dulo ng hagdan. Ang tangke ng tubig ay may kapasidad na 5,600 litro, at ang tangke ng bula ay may kapasidad na 2,000 litro, na nakakabit sa matibay na SITRAK 4×2 chassis na pinapagana ng 350 HP MC07H.35-60 engine. Kasama sa karaniwang kagamitan ang mga hose ng bumbero, tubo ng pagsipsip, mga coupling, isang baril ng bula, at kumpletong set ng mga kasangkapan. Nakalista sa ibaba ang buong mga detalye:
